ข้อต่อ TC3-F blue/green/red/yellow/silver
ข้อต่อสำหรับท่อของเครื่องจักร เเละเครื่องมือต่างๆเช่นอาหาร เครื่องดื่ม หรือสารเคมี เป็นต้น (ข้อต่อใช้เฉพาะกับท่ออ่อน TOYOX)
TOYOCONNECTOR เป็นข้อต่อเฉพาะสำหรับท่ออ่อน TOYOX HOSE
(วัสดุ: SUS/น็อตขันเกลียว/ข้อมูลจำเพาะของข้อต่อ: ข้อต่อเฟอร์รูล)
โครงสร้างถูกสุขลักษณะ ป้องกันของไหลสะสมตกค้าง ปัญหาการรั่วซึมและการหลุดที่ลดลงจะช่วยเพิ่มประสิทธิภาพในการผลิต ลดเวลาการทำงานเกี่ยวกับระบบท่อ และช่วยกำหนดมาตรฐานการทำงาน
นอกจากนี้ยังช่วยให้ระบุของไหลได้ด้วยสีของข้อต่อ ป้องกันการเชื่อมต่อผิดและการใช้ของไหลต่างชนิดผสมกัน
โปรดเลือกท่ออ่อนที่เหมาะสมต่อการใช้งานและเงื่อนไขการใช้งานของคุณ เพื่อเพิ่มความปลอดภัยทางอาหารและความสามารถในการผลิต
ข้อควรระวัง
*TOYOCONNECTOR เป็นข้อต่อเฉพาะสำหรับ TOYOX HOSE TOYOX จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้ TOYOCONNECTOR กับท่อชนิดอื่นๆรวมถึงท่อที่ผลิตโดย TOYOX หรือโดยผู้ผลิตรายอื่น เนื่องจากอุปกรณ์อาจไม่สามารถทำงานได้เต็มประสิทธิภาพได้อย่างต่อเนื่อง
มีประเภทมีตัวบ่งชี้ให้เลือกใช้
ฝั่งการเชื่อมต่อ | วิธีการเชื่อมต่อ | ขนาดเส้นผ่านศูนย์กลางภายในของท่ออ่อน (มม.) / ข้อมูลจำเพาะของข้อต่อ |
---|---|---|
ฝั่งท่ออ่อน | น็อตขันเกลียว | 15,19,25 |
ฝั่งเครื่องจักร | ข้อต่อเฟอร์รูล | 1S |
รหัสสินค้า | TC3-F |
---|---|
ของเหลว | ลม สารเคมี เครื่องดื่ม / น้ำดื่ม อาหาร สารละลายและสี น้ำมัน |
วัสดุหลัก | สแตนเลส |
รายละเอียดวัสดุ | ข้อต่อหางปลาไหล: SCS16 (เทียบเท่า SUS316L) น็อตขันเกลียว: SCS13 (เทียบเท่า SUS304) ปลอกหุ้ม: โพลิอะซิทอล หีบห่อ: ยางซิลิโคน แหวนเรซิน: โพลิอะซิทอล (เฉพาะประเภทมีตัวบ่งชี้) |
ฟังก์ชัน | สวมใส่ได้ง่ายมาตรฐานการทำงานป้องกันการรั่วซึมและการหลุดของท่ออ่อนการใช้ซ้ำป้องกันการคั่งค้างของของเหลว |

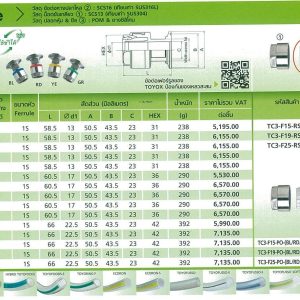

แบบพิมพ์ | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
|||||||||||
รหัสสินค้า | ข้อมูลจำเพาะของข้อต่อ | สีแหวน | ขนาด (มม.) | น้ำหนัก | หีบห่อ | ||||||
L | φd1 | ความกว้างด้านเรียบ | A | B | C | HEX | g | ชิ้น | |||
TC3-F15-1S | 1S | - | 58.5 | 13.0 | 24.0 | 50.5 | 43.5 | 23.0 | 31 | 238 | 10 |
TC3-F15-1S-BL | น้ำเงิน | ||||||||||
TC3-F15-1S-RD | แดง | ||||||||||
TC3-F15-1S-YE | เหลือง | ||||||||||
TC3-F15-1S-GR | เขียว | ||||||||||
TC3-F19-1S | 1S | - | 60.5 | 17.0 | 27.0 | 50.5 | 43.5 | 23.0 | 36 | 290 | 10 |
TC3-F19-1S-BL | น้ำเงิน | ||||||||||
TC3-F19-1S-RD | แดง | ||||||||||
TC3-F19-1S-YE | เหลือง | ||||||||||
TC3-F19-1S-GR | เขียว | ||||||||||
TC3-F25-1S | 1S | - | 66.0 | 22.5 | 30.0 | 50.5 | 43.5 | 23.0 | 42 | 392 | 10 |
TC3-F25-1S-BL | น้ำเงิน | ||||||||||
TC3-F25-1S-RD | แดง | ||||||||||
TC3-F25-1S-YE | เหลือง | ||||||||||
TC3-F25-1S-GR | เขียว |
น็อตขันเกลียว: SCS13 (เทียบเท่า SUS304)
ปลอกหุ้ม: โพลิอะซิทอล
หีบห่อ: ยางซิลิโคน
แหวนเรซิน: โพลิอะซิทอล (เฉพาะประเภทมีตัวบ่งชี้)
