ข้อต่อหน้าเฟอร์รูลชนิดหล่อติดท่อ – HF

ข้อต่อที่จะช่วยเพิ่มความปลอดภัยและไว้วางใจได้
(ข้อต่อหางปลาไหล: SUS316L / ปลอกหุ้มข้อต่อ: SUS304)

โครงสร้างถูกสุขลักษณะ ป้องกันของไหลสะสมตกค้าง ปัญหาการรั่วซึมและการหลุดที่ลดลงจะช่วยเพิ่มประสิทธิภาพในการผลิต

ข้อต่อย้ำหัว TOYOX มีหมายเลขรหัสการผลิตประทับไว้ ซึ่งเป็นส่วนหนึ่งของระบบการจัดการ ด้านคุณภาพของเรา เพื่อความมั่นใจของผู้ใช้ผลิตภัณฑ์ของเรา

สนับสนุนการขัดมันเชิงไฟฟ้า

ข้อควรระวัง

ฝั่งการเชื่อมต่อ	วิธีการเชื่อมต่อ	ขนาดเส้นผ่านศูนย์กลางภายในของท่ออ่อน (มม.) / ข้อมูลจำเพาะของข้อต่อ
ฝั่งท่ออ่อน	ย้ำหัว	9,12,15,19,25,32, 38, 50
ฝั่งเครื่องจักร	ข้อต่อเฟอร์รูล	8A,10A,15A,1S,1.5S,2S

รหัสสินค้า	HF
ของเหลว	ลม สารเคมี เครื่องดื่ม / น้ำดื่ม อาหาร น้ำมัน น้ำ (ยกเว้นน้ำดื่ม)
วัสดุหลัก	สแตนเลส
รายละเอียดวัสดุ	ข้อต่อหางปลาไหล: SUS316L ปลอกหุ้มข้อต่อ: SUS304
ฟังก์ชัน	ป้องกันการรั่วซึมและการหลุดของท่ออ่อนป้องกันการคั่งค้างของของเหลว

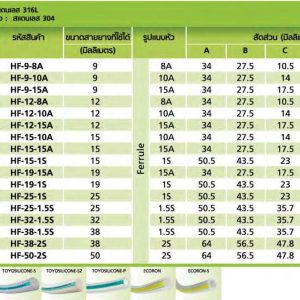

ข้อต่อย้ำหัวท่ออ่อน	รหัสสินค้า	ข้อมูลจำเพาะของข้อต่อ	ขนาด (มม.)
ข้อต่อเฟอร์รูล			A	B	C	D	L
	HF-9-8A	8A	34.0	27.5	10.5	8.0	48.0
	HF-9-10A	10A	34.0	27.5	14.0	8.0	50.0
	HF-9-15A	15A	34.0	27.5	17.5	8.0	53.0
	HF-12-8A	8A	34.0	27.5	10.5	10.5	50.0
	HF-12-10A	10A	34.0	27.5	14.0	10.5	50.0
	HF-12-15A	15A	34.0	27.5	17.5	10.5	53.0
	HF-15-10A	10A	34.0	27.5	14.0	13.0	50.0
	HF-15-15A	15A	34.0	27.5	17.5	13.0	53.0
	HF-15-1S	1S	50.5	43.5	23.0	13.0	53.0
	HF-19-15A	15A	34.0	27.5	17.5	16.5	54.0
	HF-19-1S	1S	50.5	43.5	23.0	16.5	54.0
	HF-25-1S	1S	50.5	43.5	23.0	22.0	56.0
	HF-25-1.5S	1.5S	50.5	43.5	35.7	22.0	56.0
	HF-32-1.5S	1.5S	50.5	43.5	35.7	28.0	67.0
	HF-38-1.5S	1.5S	50.5	43.5	35.7	34.0	73.0
	HF-38-2S	2S	64.0	56.5	47.8	34.0	73.0
	HF-50-2S	2S	64.0	56.5	47.8	46.0	75.0

ข้อต่อย้ำหัวท่ออ่อนช่วงความยาวที่สามารถใช้ได้ (อ้างอิงตาม JIS B 8360)

ความยาวของชิ้นส่วนประกอบ (มม.)	ความคลาดเคลื่อน (มม.)
ต่ำกว่า 500	+10	0
500 ขึ้นไป แต่ต่ำกว่า 1000	+15	0
1000 ขึ้นไป แต่ต่ำกว่า 2000	+20	0
2000 ขึ้นไป แต่ต่ำกว่า 5000	+1.0%	0
5000 ขึ้นไป	+2.0%	0

ข้อต่อหางปลาไหล: SUS316L
ปลอกหุ้มข้อต่อ: SUS304
