ข้อต่อสำหรับท่อของเครื่องจักร เเละเครื่องมือต่างๆเช่นอาหาร เครื่องดื่ม หรือสารเคมี เป็นต้น (ข้อต่อใช้เฉพาะกับท่ออ่อน TOYOX)

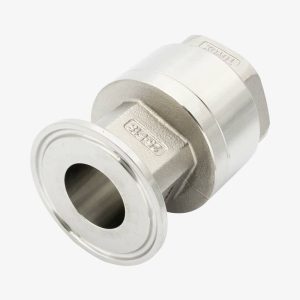

TOYOCONNECTOR เป็นข้อต่อเฉพาะสำหรับท่ออ่อน TOYOX HOSE
(วัสดุ: SUS/น็อตขันเกลียว/ข้อมูลจำเพาะของข้อต่อ: ข้อต่อเฟอร์รูล)
โครงสร้างถูกสุขลักษณะ ป้องกันของไหลสะสมตกค้าง ปัญหาการรั่วซึมและการหลุดที่ลดลงจะช่วยเพิ่มประสิทธิภาพในการผลิต ลดเวลาการทำงานเกี่ยวกับระบบท่อ และช่วยกำหนดมาตรฐานการทำงาน
โปรดเลือกท่ออ่อนที่เหมาะสมต่อการใช้งานและเงื่อนไขการใช้งานของคุณ เพื่อเพิ่มความปลอดภัยทางอาหารและความสามารถในการผลิต
ข้อควรระวัง
*TOYOCONNECTOR เป็นข้อต่อเฉพาะสำหรับ TOYOX HOSE TOYOX จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้ TOYOCONNECTOR กับท่อชนิดอื่นๆรวมถึงท่อที่ผลิตโดย TOYOX หรือโดยผู้ผลิตรายอื่น เนื่องจากอุปกรณ์อาจไม่สามารถทำงานได้เต็มประสิทธิภาพได้อย่างต่อเนื่อง
หมายเหตุ: ถ้าจะนำข้อต่อ TOYOCONNECTOR กลับมาใช้ซ้ำ จะต้องใช้สารหล่อลื่น (จาระบีแรงดันสูง) ที่มีจำหน่ายตามท้องตลาดทาที่เกลียวก่อนแล้วจึงขันด้วยหัวน็อตหัวหมวกให้แน่น
| ฝั่งการเชื่อมต่อ | วิธีการเชื่อมต่อ | ขนาดเส้นผ่านศูนย์กลางภายในของท่ออ่อน (มม.) / ข้อมูลจำเพาะของข้อต่อ |
|---|---|---|
| ฝั่งท่ออ่อน | น็อตขันเกลียว | 15,19,25 |
| ฝั่งเครื่องจักร | ข้อต่อเฟอร์รูล | 1S |
| รหัสสินค้า | TC3-FG |
|---|---|
| ของเหลว | ลม สารเคมี เครื่องดื่ม / น้ำดื่ม อาหาร สารละลายและสี น้ำมัน |
| วัสดุหลัก | สแตนเลส |

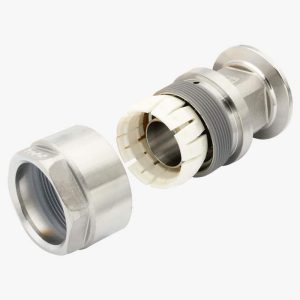

| รายละเอียดวัสดุ | ข้อต่อหางปลาไหล: SCS16 (เทียบเท่า SUS316L) น็อตขันเกลียว: SCS13 (เทียบเท่า SUS304) ปลอกหุ้ม: โพลิอะซิทอล หีบห่อ: ยางซิลิโคน |
| ฟังก์ชัน | สวมใส่ได้ง่ายมาตรฐานการทำงานป้องกันการรั่วซึมและการหลุดของท่ออ่อนการใช้ซ้ำป้องกันการคั่งค้างของของเหลว |

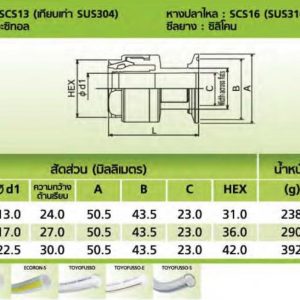

แบบพิมพ์
รหัสสินค้าข้อมูลจำเพาะของข้อต่อขนาด (มม.)น้ำหนักหีบห่อLφd1ความกว้างด้านเรียบABCHEXgชิ้นTC3-FG15-1S1S58.513.024.050.543.523.03123810TC3-FG19-1S1S60.517.027.050.543.523.03629010TC3-FG25-1S1S66.022.530.050.543.523.04239210
