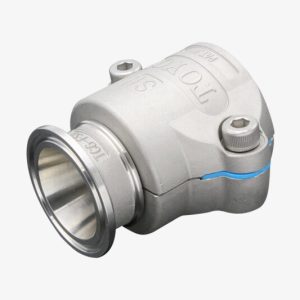

ข้อต่อ TC6-FS
ข้อต่อสำหรับท่อของเครื่องจักร เเละเครื่องมือต่างๆเช่นอาหาร เครื่องดื่ม หรือสารเคมี เป็นต้น (ข้อต่อใช้เฉพาะกับท่ออ่อน TOYOX)
TOYOCONNECTOR เป็นข้อต่อเฉพาะสำหรับท่ออ่อน TOYOX HOSE
*ท่ออ่อนที่เข้ากันได้: กลุ่ม TOYOSILICONE Hose
โปรดตรวจสอบท่ออ่อนที่เหมาะสม
(วัสดุ: SUS/แคลมป์/ข้อมูลจำเพาะของข้อต่อ: ข้อต่อเฟอร์รูล)
โครงสร้างถูกสุขลักษณะ ป้องกันของไหลสะสมตกค้าง ปัญหาการรั่วซึมและการหลุดที่ลดลงจะช่วยเพิ่มประสิทธิภาพในการผลิต ลดเวลาการทำงานเกี่ยวกับระบบท่อ และช่วยกำหนดมาตรฐานการทำงาน
โปรดเลือกท่ออ่อนที่เหมาะสมต่อการใช้งานและเงื่อนไขการใช้งานของคุณ เพื่อเพิ่มความปลอดภัยทางอาหารและความสามารถในการผลิต
ข้อควรระวัง
*TOYOCONNECTOR เป็นข้อต่อเฉพาะสำหรับ TOYOX HOSE TOYOX จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้ TOYOCONNECTOR กับท่อชนิดอื่นๆรวมถึงท่อที่ผลิตโดย TOYOX หรือโดยผู้ผลิตรายอื่น เนื่องจากอุปกรณ์อาจไม่สามารถทำงานได้เต็มประสิทธิภาพได้อย่างต่อเนื่อง
*ไม่จำเป็นต้องถอดแยกชิ้นเพื่อทำความสะอาดเป็นประจำ
ฝั่งการเชื่อมต่อ | วิธีการเชื่อมต่อ | ขนาดเส้นผ่านศูนย์กลางภายในของท่ออ่อน (มม.) / ข้อมูลจำเพาะของข้อต่อ |
---|---|---|
ฝั่งเครื่องจักร | แคลมป์เฉพาะ | 32,38,50 |
ฝั่งเครื่องจักร | ข้อต่อเฟอร์รูล | 1.5S,2S |
รหัสสินค้า | TC6-FS |
---|---|
ของเหลว | ลม สารเคมี เครื่องดื่ม / น้ำดื่ม อาหาร น้ำมัน |
วัสดุหลัก | สแตนเลส |

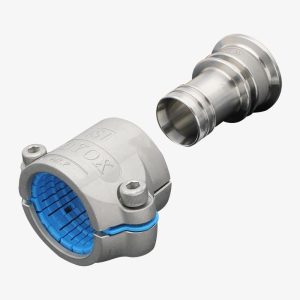

รายละเอียดวัสดุ | ข้อต่อหางปลาไหล: SCS16 (เทียบเท่า SUS316L) แคลมป์: SCS14 (เทียบเท่า SUS316) ปลอกหุ้ม: PVDF สเปเซอร์: PVDF แหวนรอง (เฉพาะขนาด 50 เท่านั้น): PEEK โบลท์: SUSXM7 (เทียบเท่า SUS304) สารหล่อลื่นส่วนเกลียวโบลท์: จาระบีที่จดทะเบียน NSF “H1” |
ฟังก์ชัน | สวมใส่ได้ง่ายมาตรฐานการทำงานป้องกันการรั่วซึมและการหลุดของท่ออ่อนการใช้ซ้ำป้องกันการคั่งค้างของของเหลว |
ความสอดคล้อง | ได้มาตรฐาน RoHS2 ฉบับแก้ไข |
แบบพิมพ์ | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
|||||||||||||
รหัสสินค้า | ท่ออ่อนที่เข้ากันได้ | ช่วงอุณหภูมิใช้งาน | ข้อมูลจำเพาะของข้อต่อ | ขนาด (มม.) | น้ำหนัก | หีบห่อ | |||||||
℃ | L | Φd | F | A | B | C | HEX | g | ชิ้น | ||||
TC6-FS32-1.5S | TSI-32 HTSI-32 TSIS-32 |
-30~140 | ข้อต่อเฟอร์รูล | 1.5S | 76.0 | 26.0 | 86.0 | 50.5 | 43.5 | 35.7 | 6 | 575 | 4 |
TC6-FS38-1.5S | TSI-38 HTSI-38 TSIS-38 |
81.0 | 32.0 | 94.0 | 50.5 | 43.5 | 35.7 | 6 | 695 | 4 | |||
TC6-FS50-2S | TSI-50 TSIS-50 |
2S | 93.5 | 44.0 | 113.0 | 64.0 | 56.5 | 47.8 | 8 | 1100 | 2 |

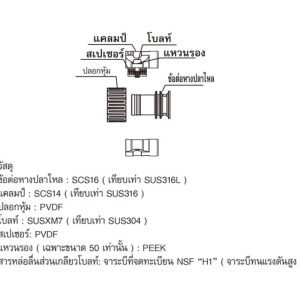

แคลมป์: SCS14 (เทียบเท่า SUS316)
ปลอกหุ้ม: PVDF
สเปเซอร์: PVDF
แหวนรอง (เฉพาะขนาด 50 เท่านั้น): PEEK
โบลท์: SUSXM7 (เทียบเท่า SUS304)
สารหล่อลื่นส่วนเกลียวโบลท์: จาระบีที่จดทะเบียน NSF “H1”
